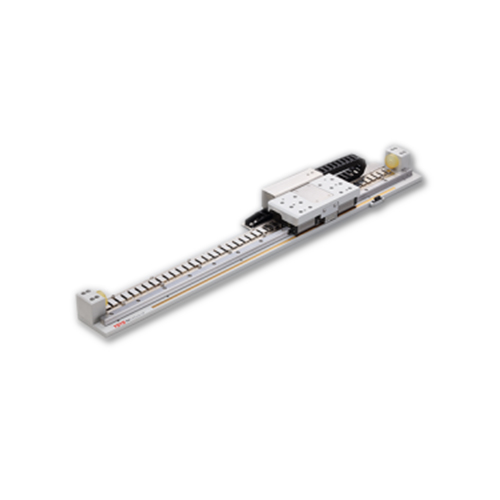

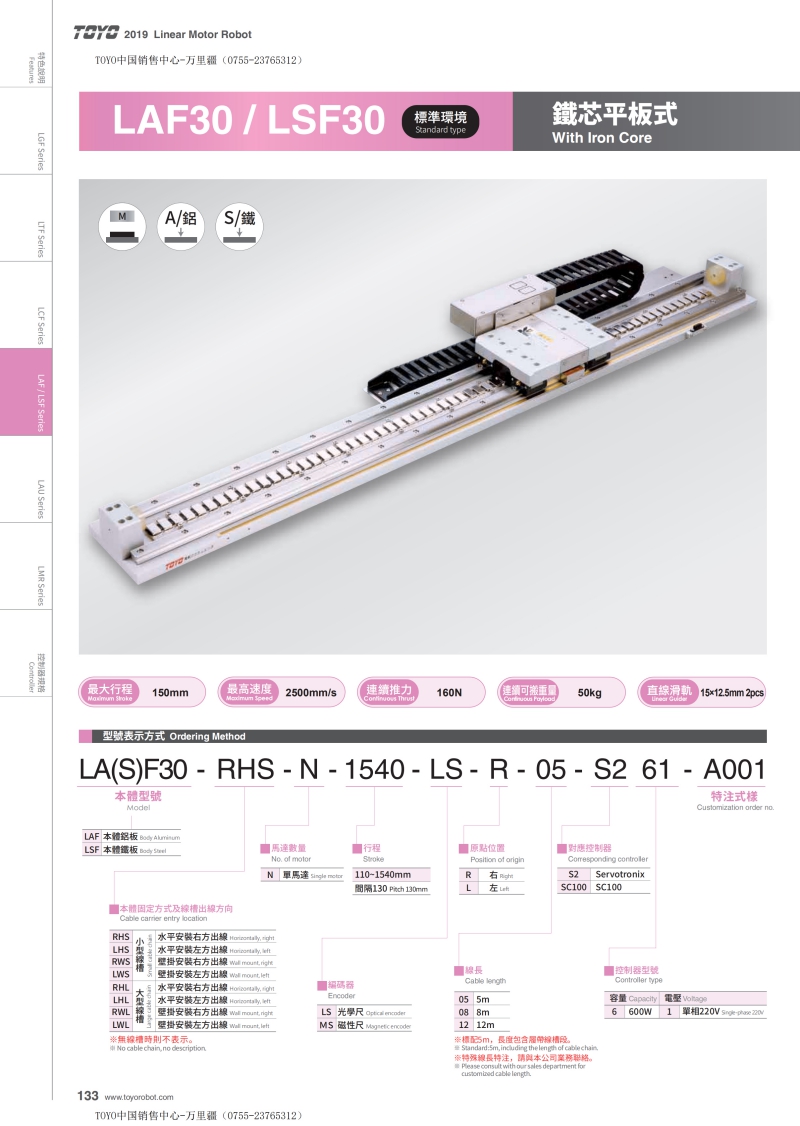

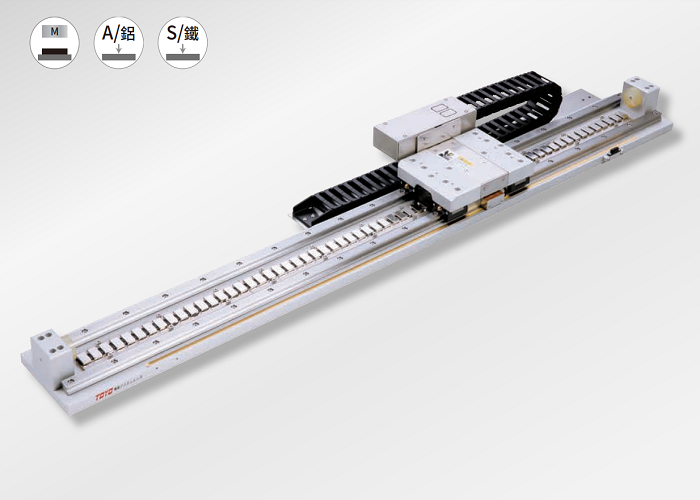

TOYO有铁芯线性马达机械手(铝板型/铁板型)LAF30/LSF30

直线电机是一种将电能直接转换成直线运动机械能，而不需要任何中间转换机构的传动装置。它可以看成是一台旋转电机按径向剖开，并展成平面而成。东佑达直线电机LAF30/LSF30系列能满足长行程、高速、高精度的要求，透过搭载各种先端治具，可做为多用途的电子零件或机械零件之插捎、组立、搬运、螺丝锁附……等多种应用。

产品名称: 有铁芯线性马达机械手(铝板型/铁板型)

产品型号: LAF30/LSF30

产品特色:

位置重複精度：±0.002(mm)

推力：450(N)

连续推力：160(N)

规格特性:

位置重複精度：±0.002(mm)

推力：450(N)

连续推力：160(N)

连续可搬运重量：50(Kg)

标准行程：110-1540mm

速度：2500mm/s

TOYO有铁芯线性马达机械手

特色功能

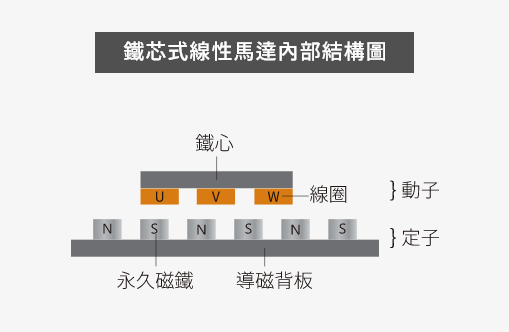

磁石(定子)为平板型式，动子(线圈)内以硅钢片堆叠，通以电流而产生堆力。

采用用高密度线圈的设计，水平荷重更高可达120kg，适合应用大面积工件的视觉扫描检测及网印、涂胶等。

TOYO东佑达新技术

【体积缩小】以铝挤型本体嵌入研磨滑轨技术，提高精度、增加结构刚性、降低噪音并缩小组件总体积，较相同推力产品体积大幅减少40%。

【散热性提高】加强动子与滑座包覆性以利热传导，并以锯齿状设计增加散热面积，动子温度约可降低约1.5%。

【密闭型结构】阻绝外部与内部接触的可能性，维持动子运动的灵活性；若增加选用负压接头及不发尘配件，则可对应无尘室等级。

东佑达直线电机使用方法

可选配单轴多动力滑座及同步双驱动轴。

直线位置编码器标准为光学尺并可客制化外置固定

选配多个滑座载台，同水产线与螺杆模组相比，空间节省并成本降低，不需轴间配合的组装且治具共用，组立cycle time缩短，更能提高生产效率。
