一文了解伺服系统的结构组成以及特点类型

作者：万里疆科技浏览量：29693 来源：时间：2022-01-07 09:32:30

信息摘要：

伺服系统（servomechanism）又称随动系统，是用来地跟随或复现某个过程的反馈控制系统。伺服系统通过伺服电机驱动器使物体的位置、方位、状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控制系统。

伺服系统是以变频技术为基础发展起来的产品，是一种以机械位置或角度作为控制对象的自动控制系统。伺服系统除了可以进行速度与转矩控制外，还可以进行、快速、稳定的位置控制。机电一体化的伺服控制系统的结构、类型繁多，但从自动控制理论的角度来分析，伺服控制系统一般包括控制器、被控对象、执行环节、检测环节、比较环节等五部分。

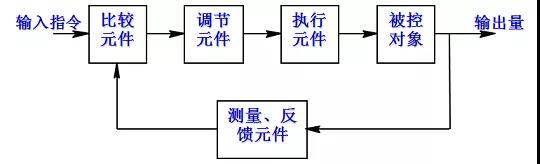

伺服系统组成原理框图

1、比较环节

比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出与输入间的偏差信号的环节，通常由专门的电路或计算机来实现。

2、控制器

控制器通常是计算机或PID（比例、积分和微分）控制电路，其主要任务是对比较元件输出的偏差信号进行变换处理，以控制执行元件按要求动作。

3、执行环节

执行环节的作用是按控制信号的要求，将输入的各种形式的能量转化成机械能，驱动被控对象工作。机电一体化系统中的执行元件一般指各种电机或液压、气动伺服机构等。 4、被控对象

被控对象指被控制的物件，例如一个机械手臂，或是一个机械工作平台。

5、检测环节

检测环节是指能够对输出进行测量并转换成比较环节所需要的量纲的装置，一般包括传感器和转换电路。


伺服系统的特点和功用

伺服系统与一般机床的进给系统有本质上差别，它能根据指令信号地控制执行部件的运动速度与位置。伺服系统是数控装置和机床的联系环节，是数控系统的重要组成，具有以下特点：

1、必须具备高精度的传感器，能准确地给出输出量的电信号。

2、功率放大器以及控制系统都必须是可逆的。

3、足够大的调速范围及足够强的低速带载性能。

4、快速的响应能力和较强的抗干扰能力。


伺服系统的类型

1、按控制原理分：有开环、闭环和半闭环三种形式

2、按被控制量性质分：有位移、速度、力和力矩等伺服系统形式

3、按驱动方式分：有电气、液压和气压等伺服驱动形式

4、按执行元件分：有步进电机伺服、直流电机伺服和交流电机伺服形式

本文标签：伺服电机伺服驱动器
