激光行业高创CDHD2伺服方案支持龙门系统+定位补偿功能

前方进入<激光精准切割"专访

CDHD2伺服方案支持龙门系统+定位补偿功能

随着工业4.0浪潮在全球持续推进，为了加快实现

工业切割工艺的性和高效率，拥有高精度、高速度、柔性加工的龙门结构激光切割机应运而生。

在门结构激光切割机

切割精度高切割速度快

龙门结构激光切割机采用了龙门式机械机构，运用CDHD2伺服方案直线电机直驱（或双丝杠传动）方式，使整机的结构紧凑，动态性能得到提升，切割速度更快，切割精度更高，快速高效地加工各种规格的工件，广泛应用于汽车、机械、电力、五金以及电器等领域。

你还在采用传统切割模式吗

等离子和氧乙炔切割均属于热切割，其原理都是用高温熔断切割面，达到切割目的。

等离子切割

与激光切割相比，等离子切割公害大，切割过程中产生弧光辐射、烟尘及噪声等公害。

与氧乙炔切割相比，等离子切割设备成本较高。

氧乙炔切割

氧乙炔切割过程中易发生爆炸事故，要求乙炔各级管路部位加装回火器并定期检查。

燃烧时有黑烟，燃点低，燃烧速度快，易回火，安全系数低。

与传统的氧乙炔、等离子切割工艺相比，龙门结构激光切割速度快、切缝窄、热影响区小、切缝边缘垂直度好、切边光滑，同时激光可切割的材料种类多，包括碳钢、不锈钢、合金钢、木材、塑料、橡胶、布、大理石、陶瓷、玻璃、复合材料等。龙门式设计克服了其在负载、速度、可达性和可重复性方面的固有限制，具有的灵活性。

得力帮手一CDHD2伺服方案

龙门结构激光切割机的高效率、高精度主要取决于CDHD2伺服方案的优越性能和功能，因此设备对CDHD2伺服方案的位置控制、速度控制、伺服电机、机械传动等方面都有较高要求。

高性能伺服驱动器

CDHD2是第二代CDHD伺服驱动器，使用方便，

并具备较好的控制算法。CDHD2功能全面，可用于高精度、高效益设备。

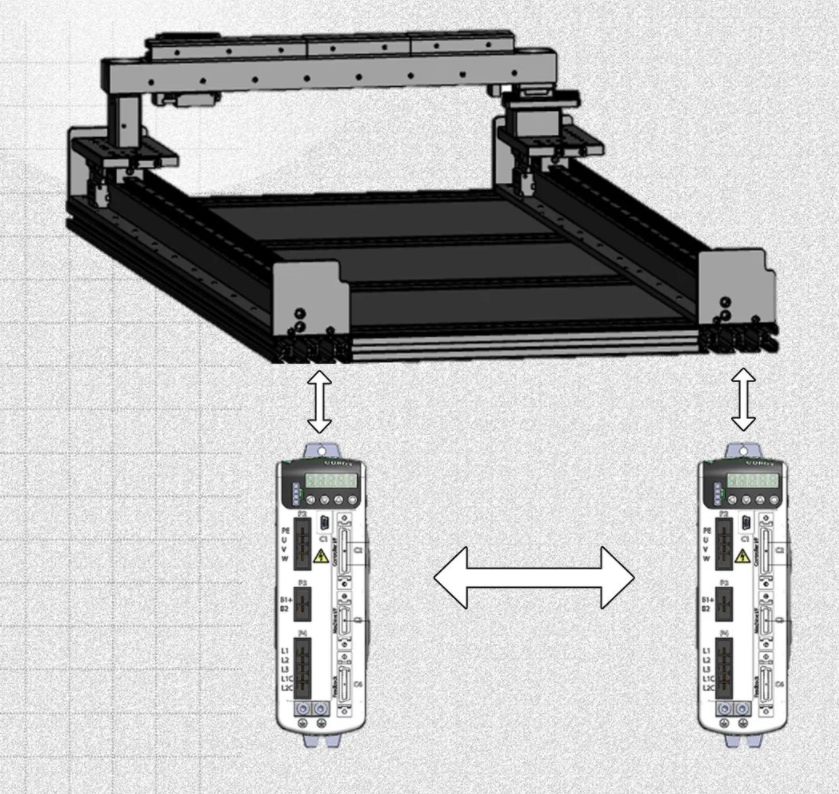

支持施门系统

龙门结构激光切割机采用CDHD2直线电机双边驱动系统，加强了设备运行时的精准性和稳定性，床身构造简洁轻巧，故障概率低，维护方便快捷。

定位补偿功能

CDHD2伺服方案支持内部定位补偿功能，将误差数据写入CDHD2驱动器中，由驱动器校准偏差，进行线性补偿，实现龙门结构激光切割机精度要求。

快响应

龙门结构激光切割机在运行时，CDHD2伺服系统处于频繁的启停，加速和减速状态，为了提高生产效率及质量，直线电机大理石平台方案可根据客户实际需求将速度提升至800MM/S，加减速提升至1G。

高精度

为了满足龙门结构激光切割机加工精度的要求，关键是保证设备的定位精度和重复精度，在应用CDHD2伺服龙门系统性能下，增加定位补偿功能，实现高精度的重要指标。

CDHD2直线电机龙门大理石平台定位补偿前

主轴侧∶双向 定位精度24.0μm 重复精度 1.5μm 从轴侧∶双向 定位精度17.0μm 重复精度 2.0μm

CDHD2直线电机龙门大理石平台定位补偿后

主轴侧∶双向 定位精度2.3μum 重复精度 1.4μm 从轴侧∶双向 定位精度 2.5μm 重复精度1.1μm

准能调试

CDHD2伺服方案运用非线性HD控制算法，主轴到位精度2.5μm，

整定时间为0MS，主从轴偏差1.2μm，远远优于其他控制算法。

未来，高创将在工业领域不断进发，深耕技术升级驱动创新场景，力求为行业的长远发展作出积极努力，持续创造更多前沿性伺服应用方案。
