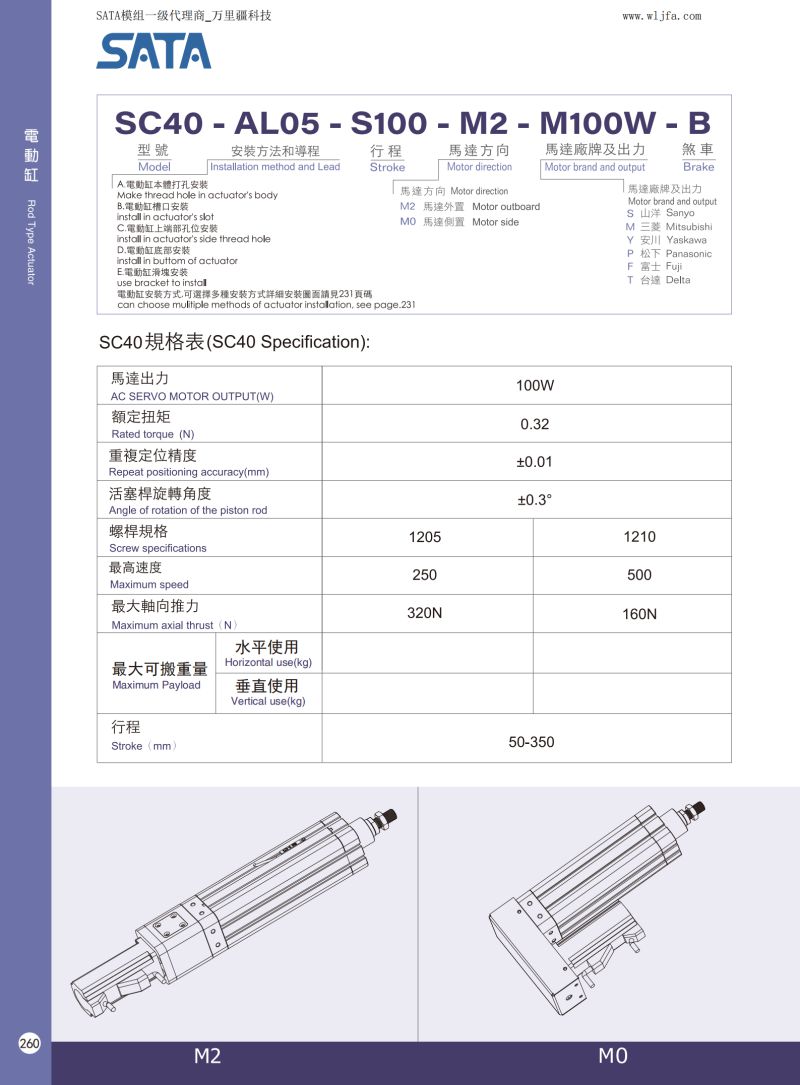

SATA仕达通电动缸SC40

SATA仕达通电动缸SC40规格表

马达出力:100W

额定扭矩：0.32

重复定位精度：±0.01

活塞杆旋转角度：±0.3°

螺杆规格：1205/1210

更高速度：250/500

更大轴向推力：320N/160N

行程：50-350

电动缸马达方法和导程

A、电动缸本体打孔安装

SC40:M4

SC50:M5

SC63:M6

SC80:M8

SC110:M8

B、电动缸槽口安装

SC40:M4

SC50:M4

SC63:M4

SC80:M4

SC110:M8

C、电动缸上端部孔位安装

SC40:M5

SC50:M5

SC63:M6

SC80:M6

SC110:M8

D、电动缸底部安装

SC40:M5

SC50:M5

SC63:M6

SC80:M6

SC110:M8

E、电动缸滑轨安装

SC40:M4

SC50:M5

SC63:M6

SC80:M8

SC110:M8

电动缸马达方向

M2马达外置

M0马达侧置
